固定支架系统解决方案

FIXED BRACKET SYSTEM SOLUTION


无需在项目现场焊接;无需平整土地,节省施工成本;结构完全连接,整体接地;预安装程度高,安装迅速;单立柱,双立柱结构,稳定性好、寿命长;混凝土基础,钢管桩基均可。

固定支架系统解决方案

FIXED BRACKET SYSTEM SOLUTION


无需在项目现场焊接;无需平整土地,节省施工成本;结构完全连接,整体接地;预安装程度高,安装迅速;单立柱,双立柱结构,稳定性好、寿命长;混凝土基础,钢管桩基均可。
产品详情

产品优势


  • 无需在项目现场焊接;无需平整土地,节省施工成本;

  • 结构完全连接,整体接地;

  • 预安装程度高,安装迅速;

  • 单立柱,双立柱结构,稳定性好、寿命长;

  • 混凝土基础,钢管桩基均可。

产品优势


  • 无需在项目现场焊接;无需平整土地,节省施工成本;

  • 结构完全连接,整体接地;

  • 预安装程度高,安装迅速;

  • 单立柱,双立柱结构,稳定性好、寿命长;

  • 混凝土基础,钢管桩基均可。

固定支架产品


解决方案

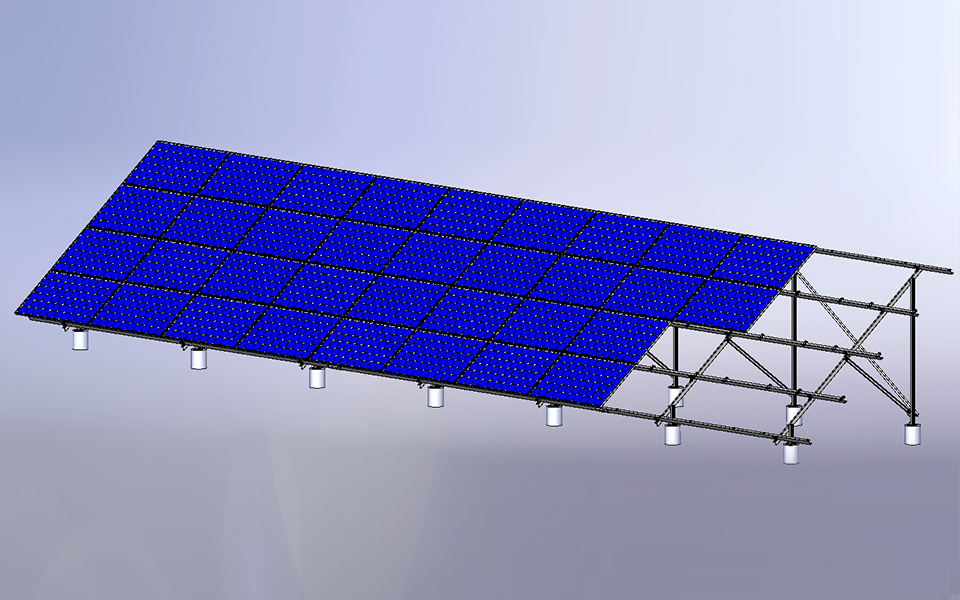

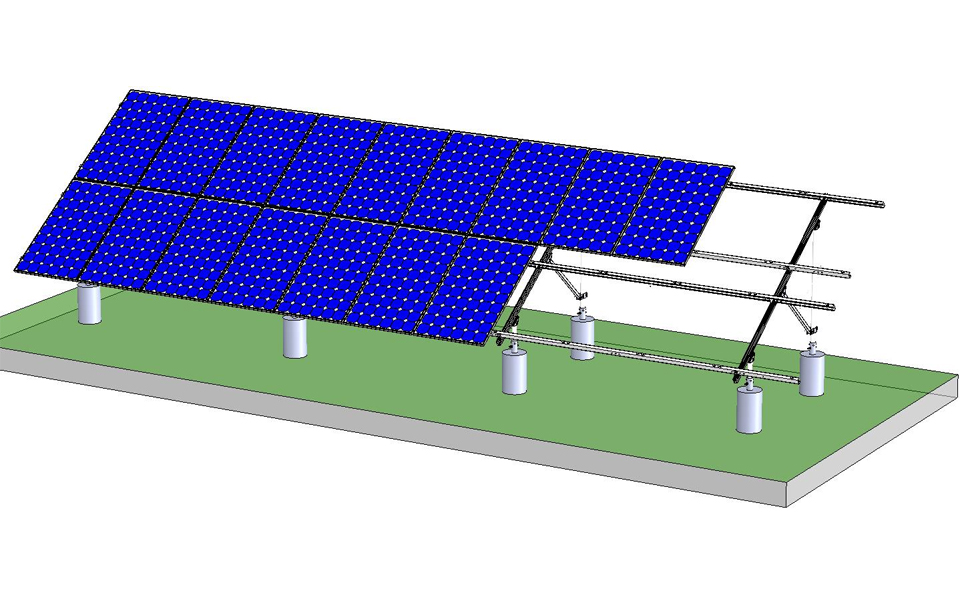

平地双立柱支架方案


Ø 兼容竖放(两排竖放)、横放(四排横放)结构

Ø 常规立柱、斜梁和檩条采用C型钢、斜支撑采用C型钢或者角钢等

Ø 150/200灌注桩、条形基础

Ø 优点:双立柱结构稳定性好,针对平地地形,施工速度快,安装方便快捷。

Ø 缺点:桩基数量多


平地双立柱支架方案


Ø 兼容竖放(两排竖放)、横放(四排横放)结构

Ø 常规立柱、斜梁和檩条采用C型钢、斜支撑采用C型钢或者角钢等

Ø 150/200灌注桩、条形基础

Ø 优点:双立柱结构稳定性好,针对平地地形,施工速度快,安装方便快捷。

Ø 缺点:桩基数量多

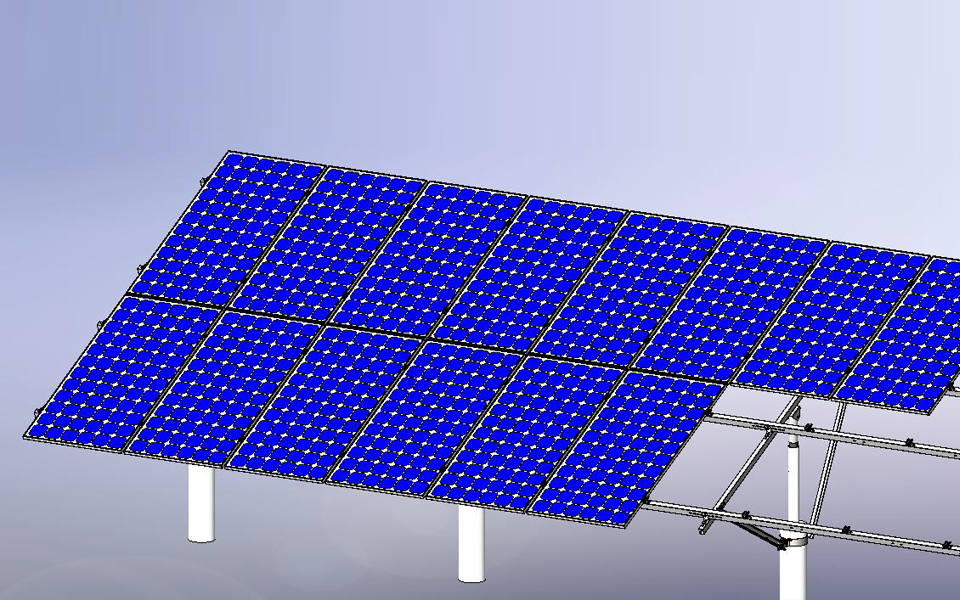

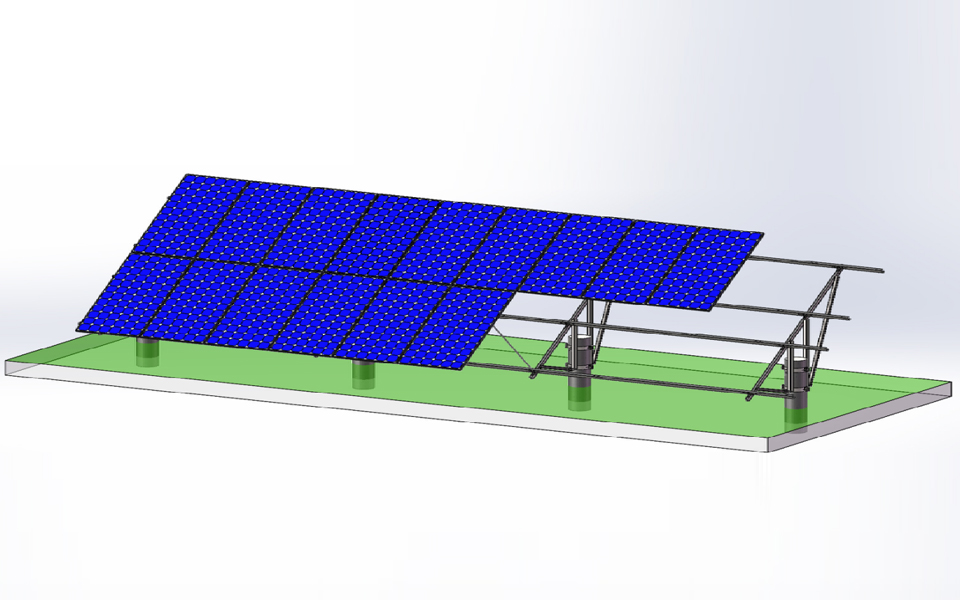

山地/平地单立柱大管套小管支架方案


Ø 兼容竖放(两排竖放)、横放(四排横放)结构

Ø 常规立柱采用φ83/φ89/φ108圆管、斜梁和檩条采用C型钢、斜支撑采用C型钢或者角钢等

Ø 250/300灌注桩

Ø 优点:大管套小管方案针对山地地形调节范围广,适应复杂地形能力强,可适应各种复杂地形,施工速度快,安装方便快捷。

Ø 缺点:桩型偏大


相关案例 >

山地/平地单立柱大管套小管支架方案


Ø 兼容竖放(两排竖放)、横放(四排横放)结构

Ø 常规立柱采用φ83/φ89/φ108圆管、斜梁和檩条采用C型钢、斜支撑采用C型钢或者角钢等

Ø 250/300灌注桩

Ø 优点:大管套小管方案针对山地地形调节范围广,适应复杂地形能力强,可适应各种复杂地形,施工速度快,安装方便快捷。

Ø 缺点:桩型偏大


相关案例 >

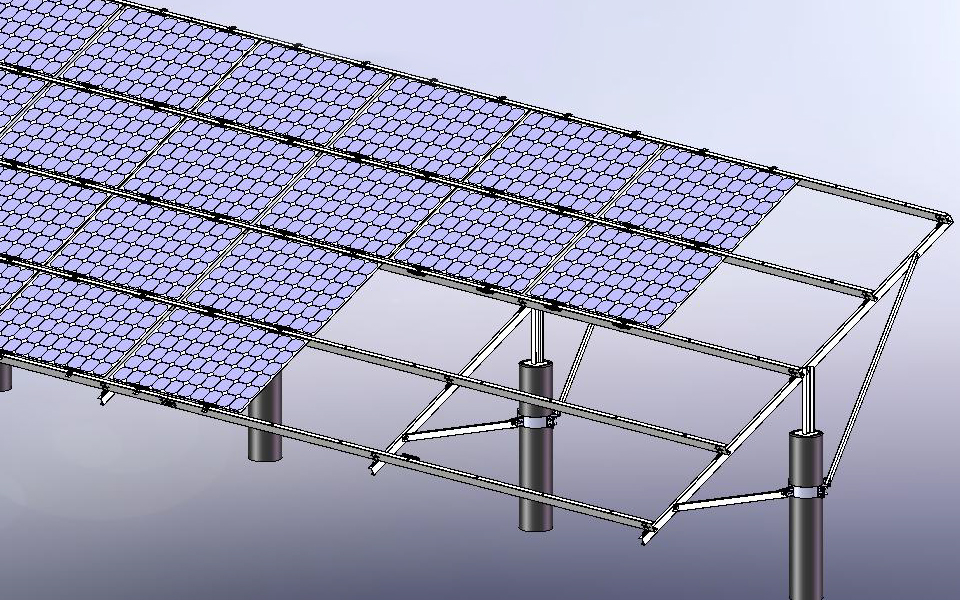

山地/平地双立柱大管套小管支架方案


Ø 兼容竖放(两排竖放)、横放(四排横放)结构

Ø 常规立柱采用φ60/φ76圆管、斜梁和檩条采用C型钢、斜支撑采用角钢等

Ø 150/200灌注桩

Ø 优点:大管套小管方案,结构稳定性好,针对山地地形调节范围广,适应复杂地形能力强,可适应各种复杂地形,桩基小,施工速度快,安装方便快捷。

Ø 缺点:桩基数量多

山地/平地双立柱大管套小管支架方案


Ø 兼容竖放(两排竖放)、横放(四排横放)结构

Ø 常规立柱采用φ60/φ76圆管、斜梁和檩条采用C型钢、斜支撑采用角钢等

Ø 150/200灌注桩

Ø 优点:大管套小管方案,结构稳定性好,针对山地地形调节范围广,适应复杂地形能力强,可适应各种复杂地形,桩基小,施工速度快,安装方便快捷。

Ø 缺点:桩基数量多

农光/渔光双竖撑+双抱箍支架方案


Ø 兼容竖放(两排竖放)、横放(四排横放)结构

Ø 常规立柱、斜支撑采用C型钢或者角钢、斜梁和檩条采用C型钢等

Ø 300预制管桩

Ø 优点:预制水泥管桩方案,跨距大结构稳定性好,地形适应性强,针对农光/渔光地形适应能力强,采用双抱箍结构,无需现场电焊。


农光/渔光双竖撑+双抱箍支架方案


Ø 兼容竖放(两排竖放)、横放(四排横放)结构

Ø 常规立柱、斜支撑采用C型钢或者角钢、斜梁和檩条采用C型钢等

Ø 300预制管桩

Ø 优点:预制水泥管桩方案,跨距大结构稳定性好,地形适应性强,针对农光/渔光地形适应能力强,采用双抱箍结构,无需现场电焊。

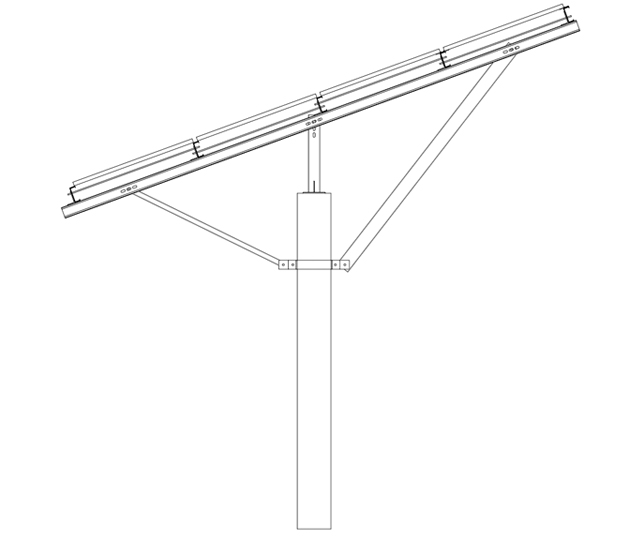

农光/渔光单立柱+单抱箍支架方案


Ø 兼容竖放(两排竖放)、横放(四排横放)结构

Ø 常规立柱采用槽钢、斜支撑采用C型钢或者角钢、斜梁和檩条采用C型钢等

Ø 300预制管桩

Ø 优点:预制水泥管桩方案,跨距大结构稳定性好,地形适应性强,针对农光/渔光地形适应地质条件较差项目电站,基础高度优势大。

Ø 缺点:现场需通电用于焊机焊接立柱


农光/渔光单立柱+单抱箍支架方案


Ø 兼容竖放(两排竖放)、横放(四排横放)结构

Ø 常规立柱采用槽钢、斜支撑采用C型钢或者角钢、斜梁和檩条采用C型钢等

Ø 300预制管桩

Ø 优点:预制水泥管桩方案,跨距大结构稳定性好,地形适应性强,针对农光/渔光地形适应地质条件较差项目电站,基础高度优势大。

Ø 缺点:现场需通电用于焊机焊接立柱
